MESSTECHNIK
Einfach, effizient und bemerkenswert individuell!
BLICKLE Multicheck –
das optoelektronische Messgerät
berührungslos – schnell – präzise
Entwickelt von Praktikern für Praktiker: Der Multicheck liefert eine kosteneffiziente, hochzuverlässige Lösung zur Messung komplexer Geometrien, Längen, Durchmesser und Winkel in Rekordzeit.
Funktionsprinzip
Die Präzisionsoptik fährt automatisch an die Kanten des Messobjekts heran, wählt je nach Detailtiefe die passende Vergrößerung und überträgt die ermittelten Werte direkt auf die Digitalanzeige.
Multicheck PC 500
Ihr Nutzen von BLICKLE-Messtechnik
- Berührungslos & schnell: minimierte Rüstzeiten und keine mechanische Beeinflussung des zu prüfenden Werkstücks
- Höchste Präzision: Mikrometer- und Winkelauflösungen für zuverlässige Messergebnisse
- Nahtlose Integration: stationär oder direkt an der Schleifmaschine
Kontaktieren Sie unser Messtechnik-Team für eine individuelle Beratung und ein passgenaues Angebot.

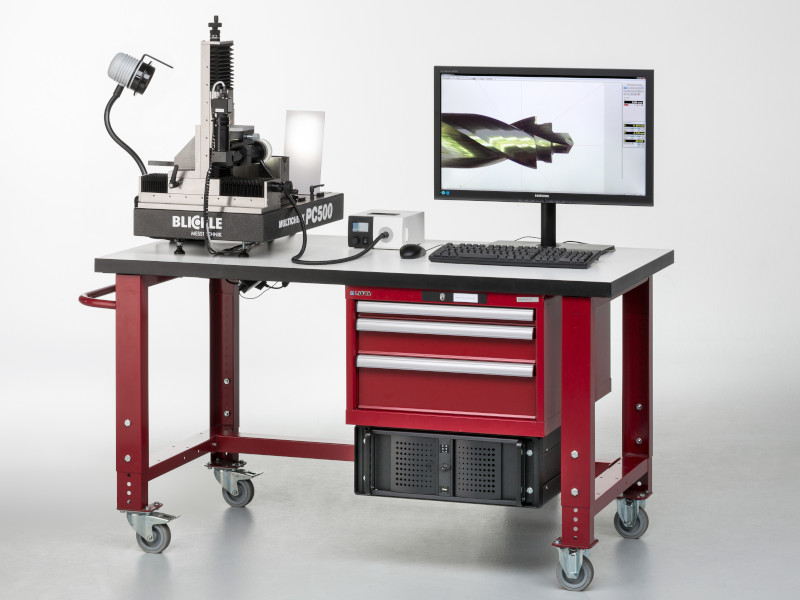

Multicheck PC 500

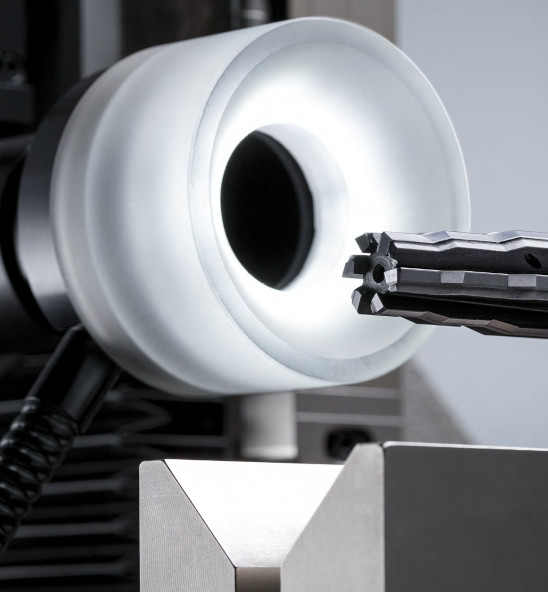

MULTICHECK PC 500 | PC 500 G2
„Durch höchste Genauigkeit – selbst für Prüfräume geeignet“
Das Messgerät ist in zwei Versionen erhältlich:
- MULTICHECK PC 500 für den harten Werkstatteinsatz
- MULTICHECK PC 500 G2 für wenig verschmutzte Räume, wie zum Beispiel Prüflabore
Unser universelles, computergestütztes optoelektronisches Messsystem überzeugt durch höchste Präzision und extrem stabilen Aufbau. Ob Bohrer, Fräser, Senker, Reibahlen oder Profilstähle – alle Werkzeuge werden berührungslos und schnell vermessen. Ideal für Zwischen-, End- oder Eingangskontrollen bei der Zerspanungsproduktion. Die hochauflösende Optik mit 12-fach-Zoom und automatischem Objektsensor macht beide Versionen zum genauesten und komfortabelsten Gerät ihrer Klasse.
Technische Daten
- Grundplatte: 400 × 630 × 80 mm
- Verfahrweg Schlitten: 150 × 150 mm
- Messbarer Durchmesser: bis 120 mm (je nach Aufnahme)
- Zoom-Objektiv: 12-fach-Zoom (20 / 30 / 40 / 60 / 90 / 120 / 150 / 180 / 210)
- Kamera: ½-Zoll-USB, Auflösung 2048 × 1536 px (Messgenauigkeit 0,001 mm)
- Software: Multicheck auf Windows 7® mit Bildschirm, Maus & Tastatur
Kernmessfunktionen
- Längen-, Winkel- & Radienvermessung
- Stirngeometrie-, Schneidkanten- & Verschleißmessung
- Automatischer Kantensensor & Maskenfunktion (inkl. DXF-Import)
- Messprotokoll in MS Word®/Excel® exportierbar
- Digitale Bildspeicherung & Fotoqualitäts-Druck
Empfohlenes Zubehör
- Schwenkbares Aufnahmeprisma
- Fahrbarer Tisch mit Steckdose
- Einlageprismen
- Halogen- und Kaltlichtbeleuchtung mit Dimmer
Optional
- Multifunktionsprismen
- Universal-Spanneinrichtungen für SK40/SK50/HSK
- Spitzenböcke
Mit zahlreichen individualisierbaren Features – etwa Soll-Ist-Vergleichen und „Was-wäre-wenn“-Analysen – sind beide Modelle Ihr intelligenter Partner für eine optimierte, effiziente Produktion. Wartungsarm, leicht bedienbar und extrem flexibel einsetzbar!

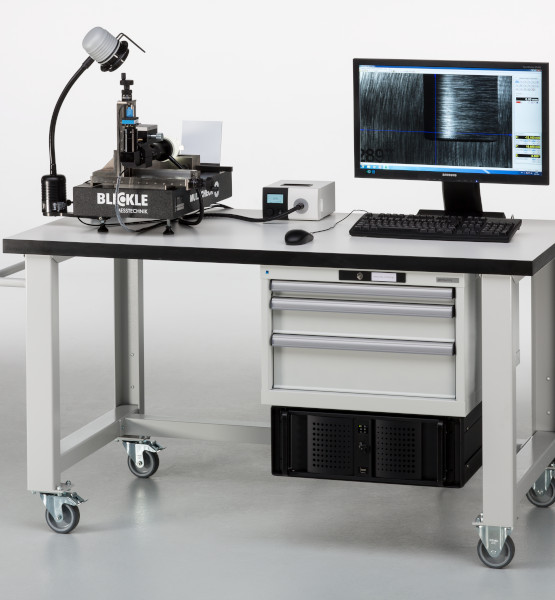

MULTICHECK MC3 PC
„Sie können es drehen und wenden, wie Sie wollen: Die Kamera-Perspektive steigert den Durchblick“
Kompakt, komfortabel und computergestützt – der MC3 PC ist Ihr werkstatttaugliches Messsystem für kleine bis mittlere Zerspanungswerkzeuge. Ob Zwischen-, End- oder Eingangskontrolle: Dank vielseitiger Zoom-Varianten und berührungsloser Messung behalten Sie jederzeit den vollen Überblick. Messergebnisse lassen sich transparent analysieren und optimieren, während das BLICKLE-Kamerasystem die Herausforderungen visualisiert und perfekte Lösungen ermöglicht. Selbstverständlich profitieren Sie auch hier von den typischen BLICKLE-Vorteilen: anpassbare Features, umfangreiches Zubehör, einfache Bedienung und blitzschnelle Einsatzbereitschaft.
Technische Daten
- Grundplatte: 500 × 300 × 80 mm
- Verfahrweg Schlitten: 125 × 75 mm
- Messbarer Durchmesser: bis 50 mm (je nach Aufnahme)
- Messbare Länge: 125 mm
- Zoom-Objektiv: 12-fach-Zoom (20 / 30 / 60 / 90 / 120 / 150 / 180 / 210)
- Kamera: ½-Zoll-USB, Auflösung 1280 × 960 px (Messgenauigkeit 0,005 mm)
- Software: Multicheck auf Windows 7® mit Bildschirm, Maus & Tastatur
Kernmessfunktionen
- Längen-, Winkel- & Radienvermessung
- Schneidkanten- & Verschleißvermessung
- Automatischer Kantensensor & Maskenfunktion (inkl. DXF-Import)
- Messprotokoll-Erstellung mit Export nach MS Word®/Excel®
- Digitale Bildspeicherung & Druck in Fotoqualität
Empfohlenes Zubehör
- Schwenkbares Aufnahmeprisma
- Fahrbarer Tisch mit Steckdosenleiste & integrierter Verkabelung
- Einlegeprismen
- Halogenlampe mit Dimmer & Kaltlichtbeleuchtung mit Diffusor
Optional
- Multifunktionsprismen
- Spitzenböcke
Mit dem MULTICHECK MC3 PC setzen Sie auf maximale Flexibilität und maximale Präzision – ideal für effiziente, fehlerfreie Produktionsprozesse!
Multicheck MC3 PC

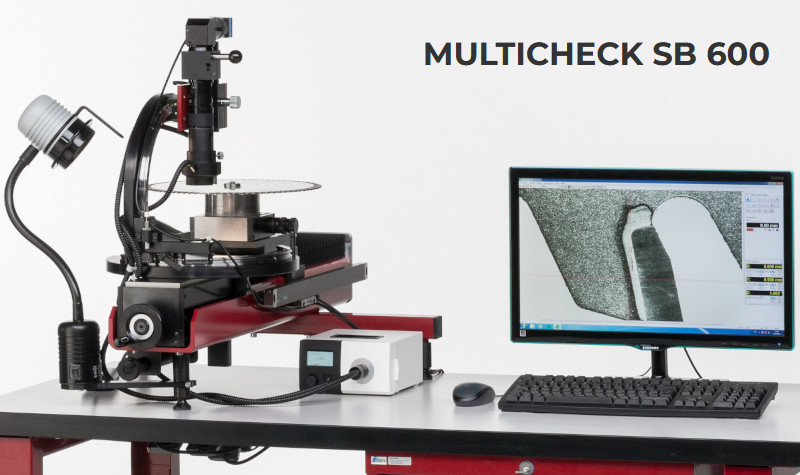

Multicheck SB 600

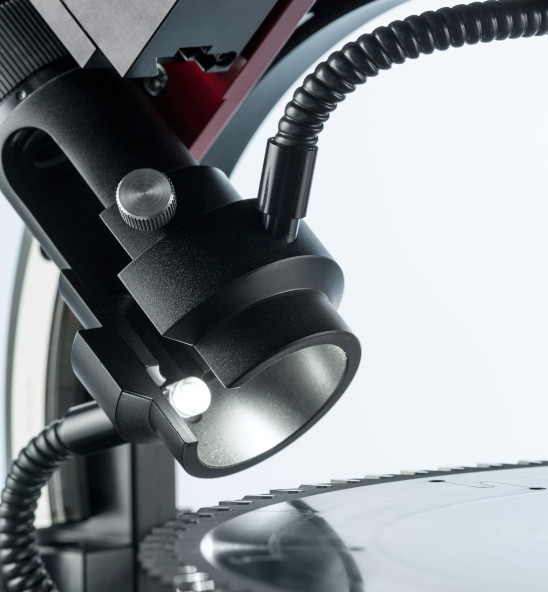

MULTICHECK SB 600 G2
„Eine runde Sache – bei Sägeblattmessungen das Maß der Dinge“
Ob HSS-, HM-, VHM- oder PKD-bestückte Kreissägeblätter – der SB 600 G2 vermisst computergestützt und optoelektronisch berührungslos alle relevanten Geometrien. Schneidenwinkel (inkl. radialer Freiwinkel), Zahnteilung, Rund-/Planlauf und Verschleißmarken werden einfach, schnell und hochpräzise erfasst. Drei schwenkbare Messebenen erlauben es, sämtliche Schneidewinkel und Abmessungen mit nur einer Aufspannung zu prüfen. Die magnetische Werkstückaufnahme passt sich per austauschbarer Reduzierhülsen flexibel jedem Sägeblatt-Bohrungsdurchmesser an.
Technische Daten
- Messbereich Durchmesser: 100 – 750 mm
- Vertikaler Verfahrweg: 15 mm
- Zoom-Objektiv: 12-fach-Zoom (25 / 40 / 80 / 120 / 160 / 200 / 250 / 290)
- Kamera: ½-Zoll-USB
- Software: WMS (Multicheck)
- Rechner: Windows 7®, Bildschirm, Maus & Tastatur
Kernmessfunktionen
- Winkelmessung und Zahnteilung
- Messung radialer Freiwinkel
- Rund- und Planlaufprüfung
- Verschleißmarken-Analyse
Empfohlenes Zubehör
- Fahrbarer Tisch mit Steckdosenleiste & integrierter Verkabelung
- Halogenlampe mit Dimmer
- Kaltlichtbeleuchtung mit Fokussieroptik
Mit dem MULTICHECK SB 600 G2 setzen Sie auf ein bewährtes Messsystem, das in Prüfinstituten und Produktionsstätten der Metall- und Holzindustrie gleichermaßen zum Standard zählt – wartungsarm, intuitiv bedienbar und extrem flexibel einsetzbar!
MULTICHECK SB 600
Häufig gestellte Fragen
Worin unterscheiden sich die Sonderwerkzeuge von BLICKLE von anderen gängigen Zerspanungswerkzeugen?
Wir entwickeln unsere Produkte in enger Zusammenarbeit mit Anwendern aus der Praxis. Die exakt auf die Anforderungen unserer Kunden zugeschnittenen Lösungen finden in vielen Branchen ihren Einsatz. Auch unser Service macht den Unterschied: Persönliche Beratung und ein verlässlicher Support gehören für uns selbstverständlich dazu. Weitere Information finden Sie auf der Seite Sonderwerkzeuge.
Welche Materialien lassen sich mit den BLICKLE Zerspanungswerkzeugen besonders effizient bearbeiten?
Unsere Blickle Zerspanungswerkzeuge sind für eine hohe Leistungsfähigkeit und Prozesssicherheit in unterschiedlichsten Materialien entwickelt. Besonders effizient lassen sich damit sämtliche Stahl-, Aluminium-, NE-Metalle- und Gusswerkstoffe bearbeiten. Aber auch für schwer zerspanbare Werkstoffe wie Titan und hitzebeständige Legierungen eignen sich unsere Werkzeuge hervorragend.
Ist BLICKLE ein zertifiziertes Unternehmen?
Ja, wir sind nach international anerkannten Standards zertifiziert. Unser Qualitätsmanagement ist nach ISO 9001 zertifiziert und garantiert eine gleichbleibend hohe Produkt- und Prozessqualität. Seit Kurzem besitzen wir auch das ISO 14001 (Umweltmanagement). Alle aktuellen Zertifikate finden Sie in unserem Downloadbereich.
Produziert BLICKLE wirklich in Deutschland?
Ja, unsere Produktionsstätte ist tatsächlich in Baden-Württemberg, auf der Schwäbischen Alb. Das ist uns sehr wichtig. So stellen wir sicher, dass unsere Werkzeuge und Sondermaschinen die geforderten hohen Qualitätsstandards erfüllen. Erfahren Sie gern mehr auf unserer Unternehmensseite.
Wie schnell können Sie Werkzeuge und Maschinen liefern – auch international?
Unsere DIN-Standardwerkzeuge und Messtechnikgeräte haben wir in der Regel auf Lager und können sofort liefern. Bei Sonderwerkzeugen und Sondermaschinen – so sagt es ja schon der Name – hängt es vom „Besonderen“ ab, wie schnell wir Ihre Anforderungen umsetzen können. Kontaktieren Sie uns am besten gleich, dann können wir das im Einzelnen klären.
Wie kommt es, dass BLICKLE Messtechnik anbietet?
Stimmt, das mag auf den ersten Blick befremdlich erscheinen, ist am Ende aber recht einfach: Wir haben auf dem Markt keine adäquten Messgeräte für die Qualitätskontrolle unserer Hochpräzisionswerkzeuge gefunden. Also haben wir sie selbst entwickelt und stellen sie auch selbst her. Und das Beste: Sogar unsere Mitbewerber setzen unsere Messtechnik ein – das spricht für uns!
